SESD 30000
更新时间:2018-11-29 来源:Admin 浏览次数:547


IEC / EN 61000-4-2;ISO 10605 汽车;MIL-STD- ..等标准



静电放电模拟器SESD 30000适用于根据IEC / EN 61000 - 4 - 2、ISO 10605 (汽车)、MIL-STD等标准对系统和设备进行EMC测试。模拟器的模块化结构允许根据不同的标准和客户定义进行进一步的测试。



性能特征

ESD -模拟器30kV ( SESD 30000 )

模块化设计

放电阻抗不是永久集成在一个模块中。它们分别为100 pF至1000 pF和0欧姆至5000欧姆。这允许宽范围的阻抗。通过进一步购买一个模块( C和/或R ),可以快速而廉价地实现新的阻抗要求。


自动电荷吸收器

整合功能确保意外的静电电荷可以被自动吸入。对地放电始终发生在脉冲暂停期间,放电电阻约为1 MOhm。在测试过程中,放电后的空气接触测试尖端,接触被测设备的表面。接触点现在通过大约1 MOhm接地。


自检/功能测试

此功能实时检查(应用程序)。30秒)模拟器的操作状态。在14个测试步骤中,测试电源特性、高压参数、电容值和高压放电——两种极性。


 Data sheets

SESD30000


静电放电系列

Accessories

ESD - Verification Set


----> Earth cable


----> Vertical Coupling Plate (VCP)


----> Test tips-special

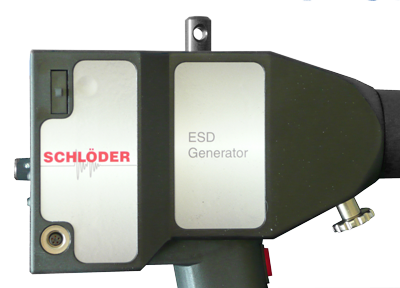

----> Hook for balancer



ESD remote control software
